DIY Lautstärkeregler

USB Audioregler gibt es wie Sand am Meer.

Leider sind diese nicht Betriebssystemunabhängig, nicht schnieke und nicht das was ich wollte.

So was, Mit Arduino Micro einen Lautstärkeregler bauen, war mir zu overkill und dies, Griffig: Selbst gegossener Betonklotz zur Lautstärkeregelung, nun ja, zu klobig.

Daher den alten Lotkolben entstaubt und beim Elektrohändler des Vertrauens einkaufen gegangen. Hier die Materialliste mit der ich am Ende ausgekommen bin. Ein wenig verschleiß, sowie ausprobieren welches Bauteil nun das Richtige ist, war schon dabei.

• 1x ALPS RK 27112 10K Alps blue beauty - mit Beispielverdrahtung, Conrad, Herstellerinfos
• 5x Klinkeneinbaubuchse, 3,5 mm, Stereo, 3-pol Reichelt
• 1x Kippschalter 6A-125VAC, 3x Ein-Ein Reichelt
• 1x Kippschalter 3A-125VAC, 1x Ein-Aus Reichelt
• Alugehäuse, 1590 B, 119,5 x 94 x 34 mm Reichelt
• Potentiometerknopf für Achse Ø 6 mm, silber Reichelt
• Litze zum Verlöten
• Audiokabel zum Anschließen

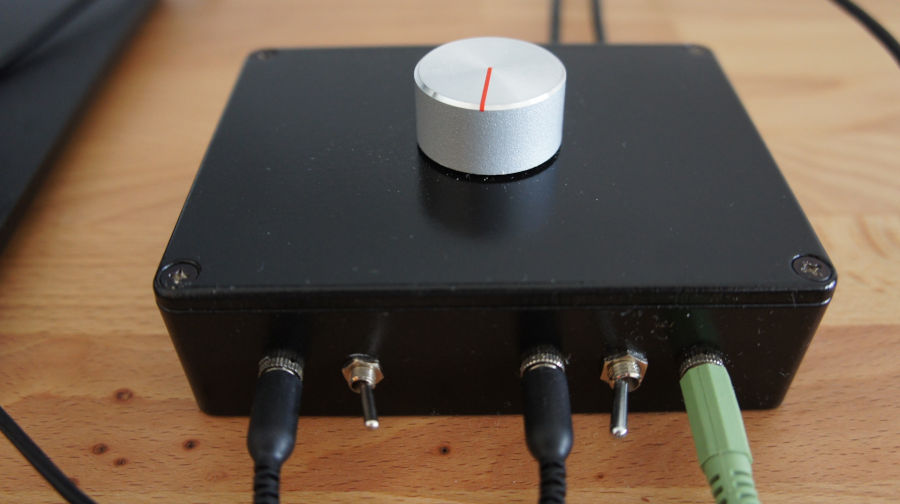

Hier das fertige Produkt. Die Bohrungen und schwarze Farbe verdanke ich einem mit mehr Equipment. Danke TL.

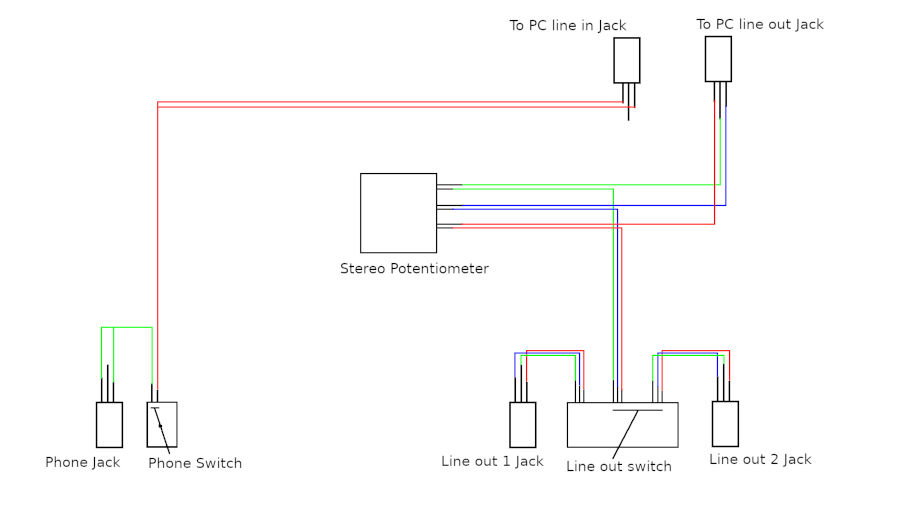

Hier der “Schaltplan”. Soll nur die Anschlüsse verdeutlichen und kein echter elektronischer Schaltplan sein:

Besonderheit ist die Monoverdrahtung des Mikrofons. Nur so konnte ich einen verlässlichen An- Ausschalter bauen. Am ALPS Potentiometer musste ich die Achse kürzen und den zusätzlichen Stift absägen damit es am Ende alles passend war.
